當液晶拼接屏圖像顯示不清該怎么調試

閱讀【1364次】 日期【2017-10-13】

      中宇視通訊:液晶拼接屏是目前最受用用戶青睞的顯示大屏之一,其應用領域已經橫跨娛樂、安防、廣電等各個行業領域。其實在液晶拼接屏的安裝過程中液晶拼接屏系統硬件安裝通常比較簡單,不用費太多時間;而調試則相對復雜,那么在實際操作中遇到圖像顯示不清晰的情況到底該怎樣操作呢?本文將對液晶拼接屏圖像顯示不清晰調試進行簡單分析。

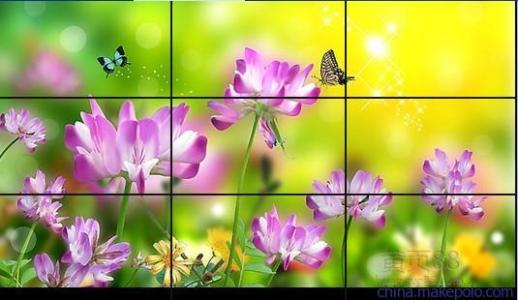

液晶拼接屏


    液晶拼接屏圖像不清楚現象主要包括:亮度低、邊緣聚焦不好、重影(圖像拖尾)、有干擾條紋堆疊感(信號源分辨率過高)或圖像有鋸齒(丟幀)等現象,圖像顯示是一個系統中的一部分,視頻信號源如DVD、攝像機、計算機等,經過控制傳輸類產品如矩陣切換器、分配器、信號傳輸線纜等處理,再顯示到顯示終端。如果顯示效果不理想,是不能馬上判定某個產品有問題。



    液晶拼接屏圖像顯示不清常用的調試法如下:



    首先進行排除:可以先分段進行檢查,假設某一段存在問題,然后進行檢查出來加以排除后;如果問題未解決,還要對所有設備進行逐個排除,先查信號源的分辨率與顯示終端的分辨率是否一致,只有這樣才能形成點對點的顯示,圖像的亮度也能夠明顯提高,如果是視頻信號還要看其制式是否能夠與顯示終端相適應,如果達不到顯示終端的要求,則可以通過調換設備或增加轉換設備來改變信號的性質。



    其次,看分配器與矩陣切換器的帶寬與其對信號源的阻抗,是否能夠在標準距離的范圍內使得圖像的損失最低。最后看顯示設備的聚焦與匯聚是否正常,以及信號處理電路是否良好,最重要的是:在施工時,對信號接插件嚴格把關,接口牢靠、排線整齊、電源線與信號線分開,而且要可靠接地,如不是采用UPS電源,交流電源的接地要做到共地,線的兩頭做好記號,方便檢查與管理。



    此外,圖像有重影,需要查看傳輸線纜是否過長與過細,解決辦法是換線,或增加信號放大器等設備。聚焦不好可以調整顯示終端等等。
