細述大屏拼接技術基礎知識

閱讀【2747次】 日期【2018-07-05】

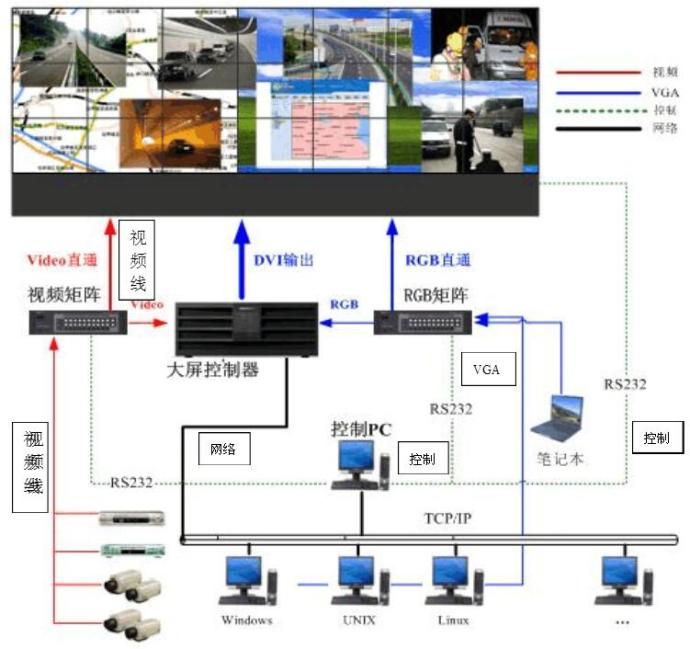

一、大屏拼接的體系架構
1. 大屏幕拼接體系的架構首要分為四個部分:
1.1. 拼接顯現單元
上海拼接屏
  即DLP/LCD/PDP顯現終端設備,一般有2×2、2×3、3×3等多種拼接方法,當然顯現單元也包括相關的拼接箱體和支撐件等。
1.2. 拼接處理器
  處理器是拼接墻的中心,首要功用是把視頻信號切割為多個顯現單元,將切割后的顯現單元信號輸出到多個顯現終端,并完結用多個顯現屏拼接組成一個完好的圖畫。

上海拼接屏

首要功用:畫面切割、拼接顯現、開窗顯現、周游顯現、畫面拉伸、跨屏顯現、圖層疊加、單屏顯現
1.3. 拼接墻接口設備部分

上海拼接屏

包括音視頻矩陣、VGA矩陣等,首要銜接各類輸入及輸出設備,對拼接墻的顯現內容進行操控和切換。
1.4. 拼接墻軟件部分

上海拼接屏

辦理操控軟件來完結拼接墻的畫面顯現設定及各種功用,以及顯現內容的編輯處理,乃至是內容的在線更新。

上海拼接屏

二、3種常見的大屏拼接
1. DLP背投拼接
    DLP大屏拼接,是選用DLP顯現單元拼接的方法,經過大屏幕拼接軟件體系,來完結大屏幕顯現作用的一 種做法。

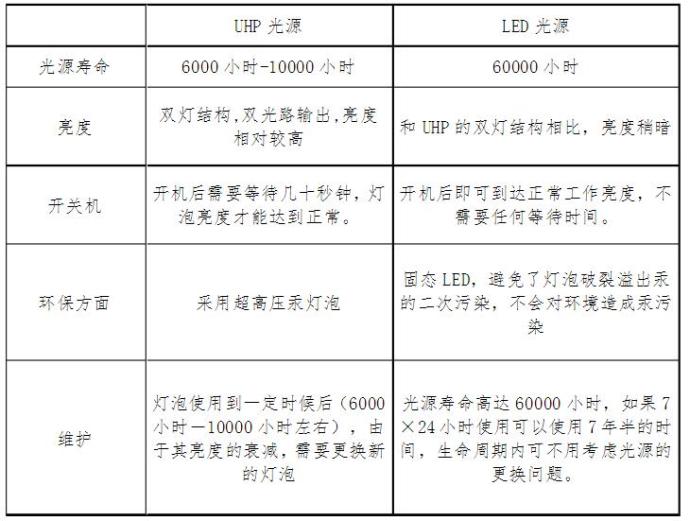

    DLP是“Digital Light Procession”的縮寫,即為數字光處理,也就是說這種技能要先把印象信號經過數字處理,然后再把光投影出來。它是依據TI(美國德州儀器)公司開發的數字微鏡元件——DMD(Digital Micromirror Device)來完結可視數字信息顯現的技能。說得詳細點,就是DLP投影技能應用了數字微鏡晶片(DMD)來作為首要要害處理元件以完結數字光學處理進程。其原理是將經過UHP燈泡發射出的冷光源經過冷凝透鏡,經過Rod(光棒)將光均勻化,經過處理后的光經過一個色輪(Color Wheel),將光分紅RGB三色(或許RGBW等更多色),再將色彩由透鏡投射在DMD芯片上,最終反射經過投影鏡頭在投影屏幕上成像。

上海拼接屏

2. LCD拼接
    LCD拼接又稱為液晶拼接屏,液晶拼接是在DPL背投拼接和等離子拼接之后才鼓起的,最近幾年來運用比較火。液晶拼接屏的耗費功率低、質量輕、而且運用壽數長、沒有電磁輻射等等長處。它僅有的缺乏就是不能徹底做到無縫拼接。對顯現畫面要求十分精密的職業用戶來說,略微有點一惋惜。
    LCD 液晶顯現器是 Liquid Crystal Display 的簡稱,LCD 的結構是在兩片平行的玻璃基板傍邊放置液晶盒,下基板玻璃上設置TFT(薄膜晶體管),上基板玻璃上設置五顏六色濾光片,經過TFT上的信號與電壓改變來操控液晶分子的滾動方向,然后到達操控每個像素點偏振光是否射出而到達圖畫顯現意圖。而LCD拼接,就是運用液晶顯現屏作為拼接顯現單元的拼接方法。
優勢:
1. 高亮度,色彩豐滿、均勻、亮麗而且超薄機體;
2. 顯現明晰、可視面積較大高分辨率顯現
3. 長壽數、運轉安穩、無耗材及易損件
4. 修理本錢較低。
缺陷:
5. 拼縫:拼縫十分寬,現在商場上制品窄邊LCD拼縫為7.3mm,最新宣告的超窄邊DID拼縫為5.3mm左右,顯現作用會受拼縫嚴峻影響。
6. 商場成熟度:現在的用戶根本為窄邊DID拼接產品,超窄邊DID產品現在處于發展階段。
7. 共同性問題:因?yàn)長CD屏幕板為一次性制品,拼接體系的各個液晶板之間出產批次有不同,可且拼接后亮度和色彩不可調,因而拼接后會存在必定色差和亮度差。

上海拼接屏

3. PDP拼接(等離子拼接)

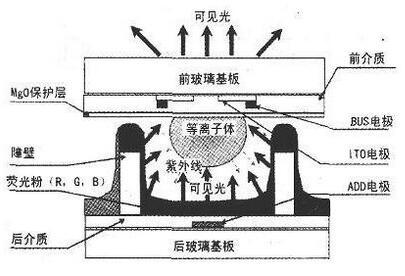

      PDP(Plasma Display Panel,等離子顯現板,是一種運用氣體放電的顯現技能,其作業原理與日光燈很類似。
    它選用了等離子管作為發光元件,屏幕上每一個等離子管對應一個像素,屏幕以玻璃作為基板,基板間隔必定間隔,四周經氣密性封接構成一個個放電空間。
  放電空間內充入氖、氙等混合惰性氣體作為作業媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作鼓勵電極。 當向電極上參加電壓,放電空間內的混合氣體便發作等離子體放電現象。氣體等離子體放電發生紫外線,紫外線激起熒光屏,熒光屏發射出可見光,顯現出圖畫。

     現在,用于拼接的等離子面板大多由韓國歐麗安公司供給,歐麗安出產的42英寸M-PDP等離子面板,選用歐麗安獨有DZF(Dead-Zone Free)工藝出產,成功去除一般等離子面板四周3-4cm寬的玻璃邊,即所謂的“顯現死區”,屏幕邊際每一個像素點都可明晰顯現。拼接后,各顯現單元之間縫隙小于3mm,完結最佳的等離子拼接作用,幕墻畫面白璧無瑕。
     等離子顯現屏機身超薄,占地面積小、合適壁掛、然后合適在任何面積的場所裝置,就算您的空間十分小,裝置等離子顯現屏也是徹底可以的,就裝置空間來說,比 DLP要節約的多。
    可是等離子屏產品像素點縫隙大,牢靠功能相對于其他產品較低,耗電也比較高,壽數有先天缺乏,運用5000-10000小時后屏幕亮度就會衰減一半,并難以在海拔2500米以上的當?shù)卣W鳂I(yè),其最喪命的缺陷就是在長時刻顯現計算機圖畫或靜態圖畫時簡單灼燒(所謂灼燒現象是指等離子電視在長時刻處于圖畫停止?fàn)顩r時屏幕內部等離子體發作變化導致不能正常作業,直觀表現為在屏幕的特定方位會留有圖畫的殘影,且不管替換任何片源都無法去除)。
長處:色彩艷麗、高亮度、高對比度 、機身超薄
缺陷:耗電與發熱量很大,灼傷現象,畫質隨時刻遞減,并構成每塊
拼接屏之間的色差。

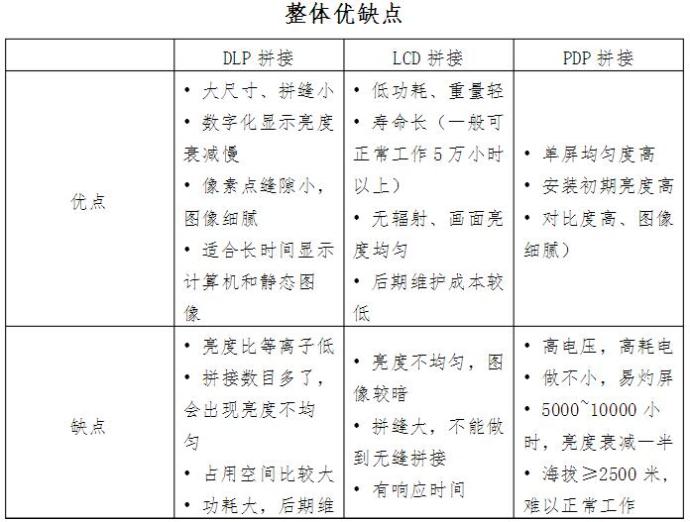

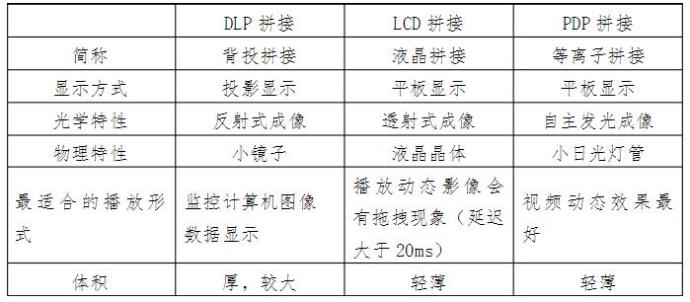

三、3種大屏拼接的差異

上海拼接屏上海拼接屏

四、總結

1. 從液晶拼接功用上:
  a.背投技能體積與分量過大,幾項要害技能指標仍不及等離子及液晶,若運用UHP燈泡的話,背光燈易老化,需求頻頻替換。
  b.等離子因?yàn)楹碾娏颗c發熱量很大,且有嚴峻灼傷現象,并不適合用于長時刻顯現靜態監控畫面,且用于拼接之后,整機升溫更高,致使設備簡單焚毀。
  c. 液晶顯現具有厚度薄、分量輕、低能耗、長壽數、無輻射等長處,但要進行無縫拼接的話,還需求時日。
2. 從液晶拼接價格上:
    等離子和液晶初始費用高,而DLP背投維護費用高,所以需依據用戶需求進行詳細分析。
