作為現在大屏幕顯示行業的最佳顯示設備液晶拼接屏?，F(xiàn)今，廣泛的應用于娛樂、安防、交通、能源、廣電等各個行業中。液晶拼接屏可以根據客戶的不同需求，實現畫面分割單屏顯示或多屏顯示的百變大屏功能。并且，液晶拼接屏拼接方式靈活，目前市面上最為常見的就有三種分別是：外拖拼接控制器式、嵌入式以及插卡式這三種。那么，這三種拼接方式之間有什么不同，會有什么優劣勢呢？

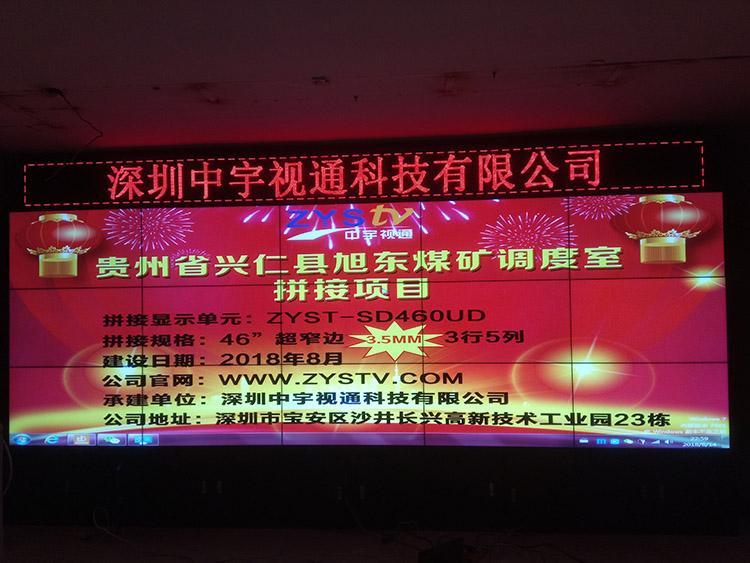

壁掛式拼接

一、外拖拼接控制器拼接方式

  外拖拼接控制器拼接方式又可以稱為大屏幕顯示拼接器或電視墻控制器、電視墻拼接器，其主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元（如背投單元），完成用多個普通視頻單元組成的一個大屏幕。利用此種拼接方式，只能對單一的信號進行處理，無法顯示過多的信號源。

落地機柜式

二、嵌入式拼接方式

  利用嵌入式拼接方式的工作原理是各個拼接單元擁有獨立的視頻處理模塊，通過矩陣將完整的信號輸送到大屏幕的各個顯示單元，并進行處理，分割成各自的顯示部分，并將這一部分信號放大后顯示，實現大屏幕拼接顯示的目的。由于采用嵌入式拼接方式是將信號源單獨的進行處理，所以拼接的單元數是可以無限的。

三、PCI插卡式拼接方式

  PCI插卡式拼接方式的工作原理是通過工控機，利用一塊多屏拼接卡，將一個完整的視頻圖像分割成無限個子視頻信號，再將這些子視頻信號分別傳送給拼接大屏幕上的各個對應的顯示單元，實現大屏幕拼接顯示的目的，它可以支持多種視頻設備的同時接入，達到液晶拼接大屏幕的功能要求。
